一、业务场景

车辆激活是在车端大屏幕上生成一个二维码，车主使用App进行扫码，点击“确认激活”，车端收到指令后，由相应的模块（一般是CDC）进行本地激活。

二、激活流程图

三、激活流程

3.1 车端生成二维码

该阶段是车端跟云端的交互过程。

• 用户提车后，打开车端大屏幕，发起激活请求，云端在接收到这一请求时，会生成一个唯一的二维码ID，并将该ID转化为Base64编码的字符串，通过MQTT下发给车端。
• 该二维码ID一定是唯一的，后续流程会将二维码ID跟车辆ID绑定，用于后续操作的校验。
• 车端会启动一个定时器，轮询查询二维码是否被扫描，如果未被App扫描，隔一段时间二维码会自动刷新。

3.2 App扫描二维码

该阶段是客户端跟云端的交互过程。

• App扫描二维码，解析出二维码ID，将二维码ID作为参数发送给云端。
• 云端接到请求后，会通过二维码 ID 查找Redis缓存进行校验，校验通过后，将二维码状态更新为“已扫描”。
• App接收到扫码请求成功的结果后，会跳转到激活页面，请车主在手机App端确认激活。

3.3 App确认激活

该阶段是客户端、车端跟服务端的交互过程。

• 用户点击“确认激活”按钮，仍然是将二维码ID作为参数发送给服务端。
• 云端接到请求后，会通过二维码 ID 查找Redis缓存进行校验，校验通过后，将二维码状态更新为“已确认”。
• 云端将激活信息（二维码ID等）通过MQTT下发给车。

四、遇到的问题

在研发、联调过程中，存在几个问题：

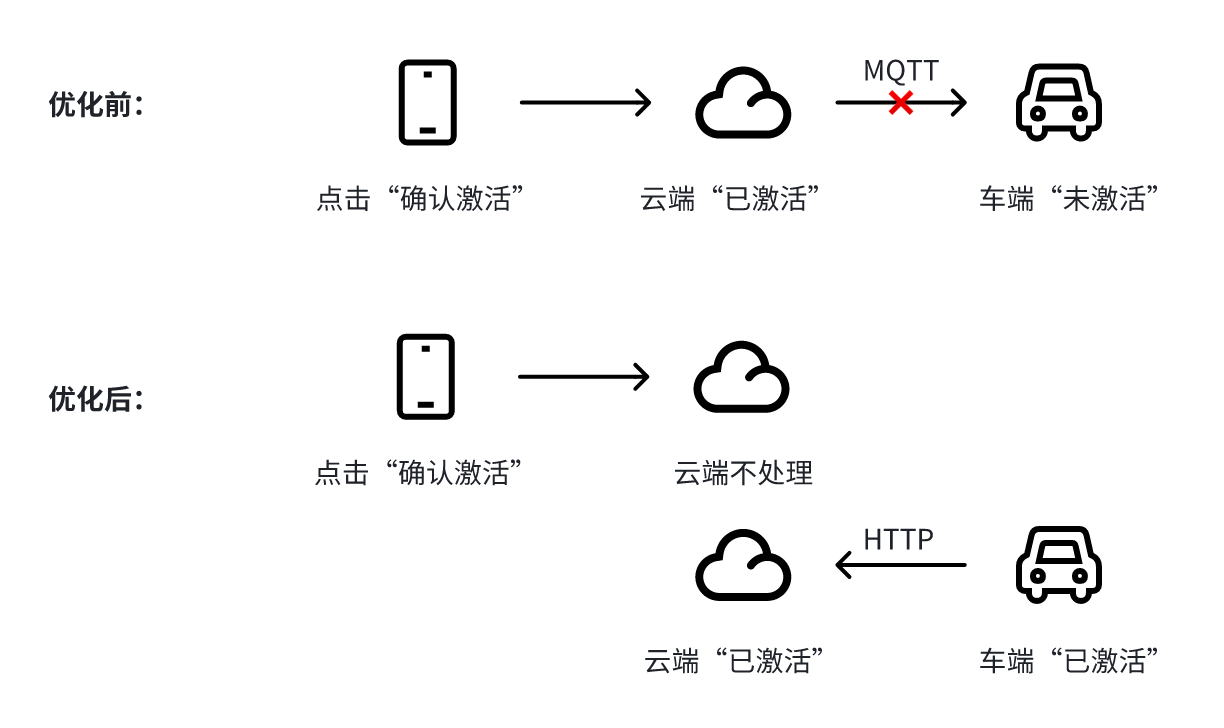

4.1 云端和车端数据不一致的问题

问题描述

在App确认激活阶段，云端先将车辆激活状态置为“已激活”，再将激活信息下发给车端，但经常遇到车辆不在线、网关服务不稳定，导致激活信息不能正常下发给车端。

解决方案

修改技术方案，将流程修改为：

• App确认激活时，云端不再更新二维码状态为“已确认”，而是生成一个激活安全码下发给车端。
• 车端主动上报激活时，要携带这个云端下发的激活安全码，如没收到，则需要重复扫码过程。
• 车端可以多次上报激活，云端可以判断云端的激活状态，如果激活成功，直接返回结果；如果是“未激活”，则将激活状态修改为“已激活”。
• 至此，车端云端的数据可以保持一致。

新的激活流程如下：

4.2 二维码密度过大问题

问题描述

二维码通常具有一定的容错能力，二维码图案即使被遮挡了一小部分，也可以正常扫描。但如果二维码密度过大，会降低其对污点、遮挡度的容忍度，影响扫码的成功率，进而影响用户的感官体验。

目前车端请求生成二维码的步骤为：

• 拼接原始内容字符串：用户ID、车辆ID、主副驾位置
• 生成二维码ID：qrcodeID=base64(AESCFB(原始内容，私钥))，生成的长度大约在100字符以上。
• 生成二维码所需的内容：一个url和qrcodeID拼接的字符串，形同 url/active?info=qrcodeID。
• 生成二维码图片流：qrcode=Base64(生成的二维码图片字节流），30%容错，尺寸:300x300px

因为二维码密度主要与二维码所需内容长度有关，前面 url 长度固定，占60个字符，qrcodeID 约占100个字符，总长度160+个字符，只有缩短 qrcodelD 的长度才可以降低二维码密度。

解决方案

1. 生成二维码ID不再使用AES和base64加密，使用uuid，生成的长度是32个字符。
2. 新增缓存，将一些原始内容进行缓存，这里使用的是字符串，key是二维码ID，value是用户ID、车辆ID等字段拼接起来的字符串。
3. App扫码/确认激活/取消激活，先根据qrcodeID从缓存中获取缓存信息，再进行相应的处理。
